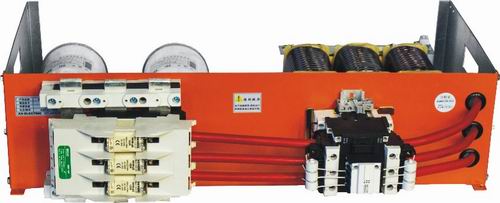

AXCBL型無功補償與諧波治理一體化模塊
首頁--產品展示--AXCBL型無功補償與諧波治理一體化模塊
AXCBL型無功補償與諧波治理一體化模塊
產品綜述 PRODUCT.OVERVIEW
- 使用場合 :
每個模塊獨立成系統，可直接安裝到柜體里使用
用于諧波污染嚴重的三相電網中無功功率的集中補償
使用場合諧波污染上限：U3 ≤ 0.5%、U5 ≤ 5%、U7 ≤ 4%
- 包含元件
防爆型設計，環保自愈式電容器 快速母線式熔斷器保護系統
特制超強專用接觸器 低損耗、全真空浸漬濾波電抗器新型智能控制器
- 系統電壓：220~690V、50/60Hz - 電抗率：5%、6%、7%、13%、14%
- 安裝條件：安裝在室內，海拔高度不超過 4000 米
- 質保期：5 年 - 溫度要求：-25℃ ~+50℃
- 使用壽命：20 年以上
柜體要求 CABINET REQUIREMENTS
AXCBL 無功補償與諧波治理一體化模塊應安裝在寬 800mm、深大于 500mm 的柜體內。柜體內模塊的安裝數量，取決于刀開關下口至柜體底排上沿的有效高度。例如：300kvar 的柜體內要安裝 5 個 60kvar 的模塊，需要有效高度為1300mm，如果實際預留高度不夠，對于 1000mm 深的柜體，可以考慮每層背靠背安裝 2 個模塊
連接特點 CONNECTION FEATURES
模塊上安裝有垂直母線式熔斷系統。銅排規格為 30x10mm，長度為 185mm，上下層模塊母排對接間距為 15mm，上下層之間用專用母線加長連接夾連接（隨貨提供）
通風要求 VENTILATION REQUIREMENTS
補償裝置內必須加裝風機設備，構建強制風冷通道，且在柜內溫度達到 40℃時自動開啟風機降溫

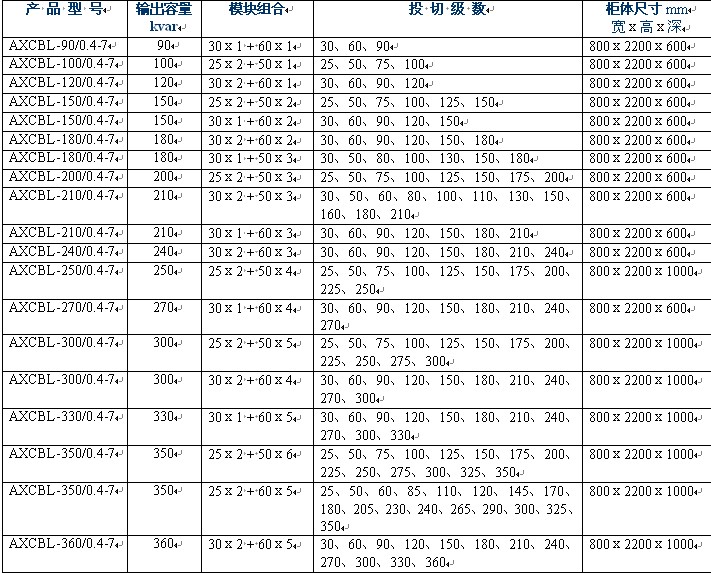

型號規格 | 輸K出v容ar量 | 模塊組合 | 投切級數 | 柜寬體x尺高寸xm深m |
AXCBL-90/0.4-7 | 90 | 30x1 + 60x1 | 30/60/90 | 800x2200x600 |
AXCBL-100/0.4-7 | 100 | 25x2 + 50x1 | 25/50/75/100 | 800x2200x600 |
AXCBL-120/0.4-7 | 120 | 30x2 + 60x1 | 30/60/90/120 | 800x2200x600 |
AXCBL-150/0.4-7 | 150 | 25x2 + 50x2 | 25/50/75/100/125/150 | 800x2200x600 |
AXCBL-150/0.4-7 | 150 | 30x1 + 60x2 | 30/60/90/120/150 | 800x2200x600 |
AXCBL-180/0.4-7 | 180 | 30x2 + 60x2 | 30/60/90/120/150/180 | 800x2200x600 |
AXCBL-180/0.4-7 | 180 | 30x1 + 50x3 | 30/50/80/100/130/150/180 | 800x2200x600 |
AXCBL-200/0.4-7 | 200 | 25x2 + 50x3 | 25/50/75/100/125/150/175/200 | 800x2200x600 |
AXCBL-210/0.4-7 | 210 | 30x2 + 50x3 | 30/50/60/80/100/110/130/150/160/180/210 | 800x2200x600 |
AXCBL-210/0.4-7 | 210 | 30x1 + 60x3 | 30/60/90/120/150/180/210 | 800x2200x600 |
AXCBL-240/0.4-7 | 240 | 30x2 + 60x3 | 30/60/90/120/150/180/210/240 | 800x2200x600 |
AXCBL-250/0.4-7 | 250 | 25x2 + 50x4 | 25/50/75/100/125/150/175/200/225/250 | 800x2200x1000 |
AXCBL-270/0.4-7 | 270 | 30x1 + 60x4 | 30/60/90/120/150/180/210/240/270 | 800x2200x1000 |
AXCBL-300/0.4-7 | 300 | 25x2 + 50x5 | 25/50/75/100/125/150/175/200/225/250/275/300 | 800x2200x1000 |
AXCBL-300/0.4-7 | 300 | 30x2 + 60x4 | 30/60/90/120/150/180/210/240/270/300 | 800x2200x1000 |
AXCBL-330/0.4-7 | 330 | 30x1 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330 | 800x2200x1000 |
AXCBL-350/0.4-7 | 350 | 25x2 + 50x6 | 25/50/75/100/125/150/17355/2000/225/250/275/300/325/ | 800x2200x1000 |
AXCBL-350/0.4-7 | 350 | 25x2 + 60x5 | 25/50/60/85/110/122900//134050//137205//138500/205/230/240/265/ | 800x2200x1000 |
AXCBL-360/0.4-7 | 360 | 30x2 + 60x5 | 30/60/90/120/150/180/210/240/270/300/330/360 | 800x2200x1000 |
- 以上為 400V 系統中串聯電抗器（7%）常用型號，其它規格（容量、電壓、電抗率）均可提供，歡迎來電咨詢。
